一、功能分析
拼团交易系统是一个支持多人组团购买商品以获取优惠价格的营销系统。系统核心功能围绕活动配置、用户参团、拼团达成三个主要阶段展开。
1.1 功能流程概述

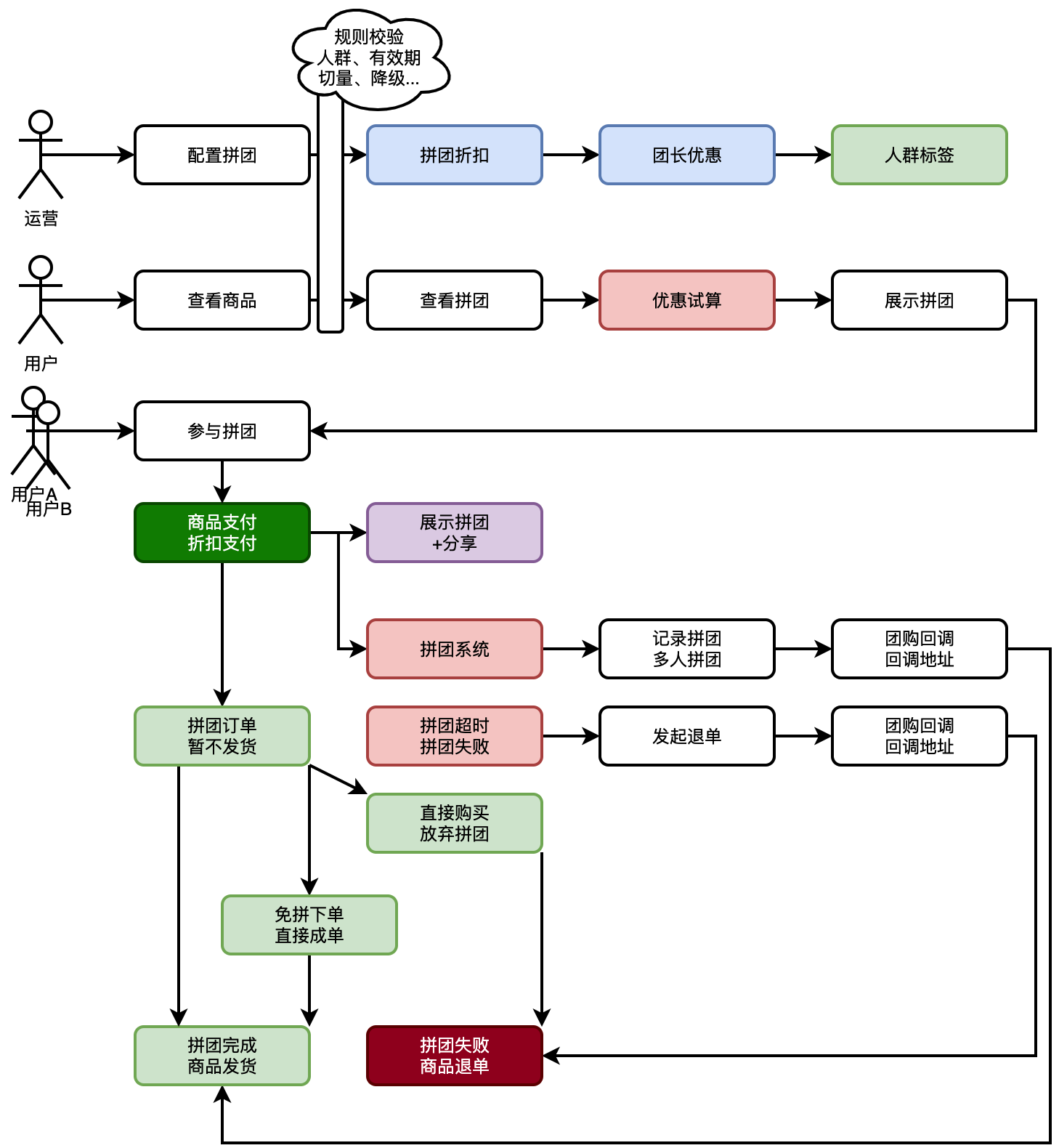

根据功能流程图,拼团交易系统包含以下核心功能模块:
1 | ┌─────────────────────────────────────────────────────────────────┐ |
1.2 运营配置阶段
首先,由运营配置商品拼团活动,增加折扣方式。因为有人群标签的过滤,所以可以控制哪些人可参与拼团。
核心配置项:
| 配置项 | 说明 | 示例 |
|---|---|---|
| 活动基本信息 | 活动名称、时间、状态 | “双十一拼团大促” |
| 参与商品 | 指定参与拼团的 SKU | iPhone 15 Pro |
| 拼团价格 | 成团后的优惠价格 | ¥6999(原价¥7999) |
| 成团人数 | 达到此人数即成团 | 3人团、5人团 |
| 成团时限 | 从开团到必须成团的时间 | 24小时 |
| 人群标签 | 可参与用户的筛选条件 | 新用户专享、VIP用户 |
| 成团类型 | 真实成团或虚拟成团 | 见下方说明 |
| 切量配置 | 灰度发布比例 | 10%用户可见 |
| 降级策略 | 系统过载时的降级方案 | 关闭拼团入口 |
成团类型说明:
- 真实成团:必须达到指定人数才能成团,未成团则自动退款
- 虚拟成团:无论是否达到人数,到期自动成团(系统模拟虚拟用户凑数)
规则校验机制:
根据功能流程图,系统需要进行多层规则校验:
1 | ┌─────────────────────────────────────────────────────────┐ |
1.3 用户参与阶段
之后,用户可见拼团商品并参与拼团。用户可自主分享拼团或者等待拼团。因为拼团有非常大的折扣刺激用户自主分享,以此可以节省营销推广费用。
用户参与流程(根据功能流程图):
1 | 用户浏览商品 ──▶ 查看拼团活动 ──▶ 优惠试算 ──▶ 展示拼团信息 |
优惠试算功能:
用户在查看拼团时,系统提供实时的优惠试算能力:
1 |
|
用户角色定义:
| 角色 | 说明 | 权限 |
|---|---|---|
| 团长 | 发起拼团的用户 | 可查看团进度、分享邀请、取消订单、享受团长优惠 |
| 团员 | 参与他人拼团的用户 | 可查看团进度、邀请好友 |
| 待参团用户 | 浏览中未下单的用户 | 可发起新团或参与现有团、查看优惠试算 |
免拼下单功能:
根据功能流程图,系统支持免拼下单模式:
- 定义:用户可以选择不等待成团,直接以拼团价购买,立即成单发货
- 适用场景:
- 库存充足且用户愿意立即购买
- 运营配置的特定商品支持免拼
- VIP用户特权
- 实现方式:支付时跳过拼团等待阶段,直接标记为"已成团"并触发发货
1 |
|
1.4 订单履约阶段
最后,拼团完成,触达商品发货。这里有两种,一种运营手段是拼团成团稀有性,必须打成拼团才可以。另外一种是虚拟拼团,无论是否打成,到时都完成拼团。
拼团结果处理:
1 | ┌─────────────────────────────────────────────────────────┐ |
团购回调机制:
根据功能流程图,拼团系统需要对外提供回调机制,通知业务方拼团结果:
1 |
|
直接购买/放弃拼团:
用户在支付前可以选择:
- 直接购买:放弃拼团优惠,以原价直接购买并立即发货
- 放弃拼团:取消参团意向,返回商品详情页
1 | ┌─────────────────────────────────────────────────────────┐ |

二、业务流程设计

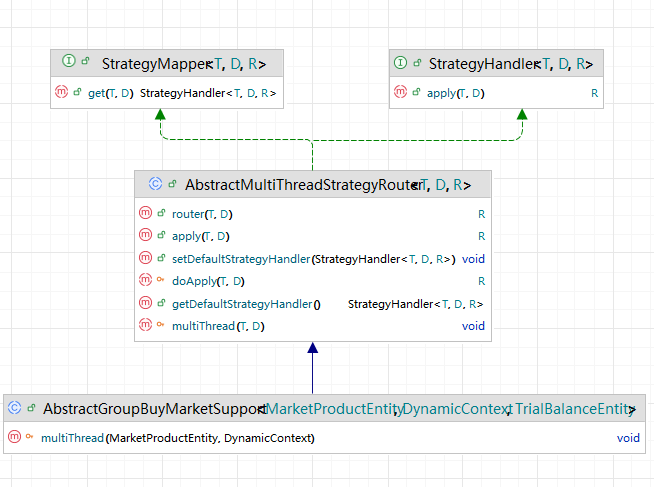

2.1 策略模式关系图
拼团交易系统采用**策略模式(Strategy Pattern)**来应对不同的拼团业务场景。通过定义一系列算法,将它们封装起来,并且使它们可以互相替换,从而让业务逻辑与具体算法解耦。
1 | ┌─────────────────────────────────────────────────────────────────┐ |
策略模式在拼团系统中的应用:
| 策略类型 | 适用场景 | 核心逻辑 |
|---|---|---|
| 普通拼团策略 | 常规拼团活动 | 任意用户可参与,按人数成团 |
| 新用户专享策略 | 拉新活动 | 仅限新用户参与,老用户不可见/不可参团 |
| 老带新策略 | 裂变拉新 | 团长必须是老用户,团员必须包含新用户 |
| VIP专享策略 | 会员权益 | 仅限VIP等级以上用户参与 |
| 阶梯拼团策略 | 人数越多折扣越大 | 根据实际成团人数计算最终折扣 |
代码实现示例:
1 | // 策略接口 |
策略模式的优势:
- 开闭原则:新增拼团类型只需添加新策略类,无需修改原有代码
- 消除条件判断:避免大量 if-else 或 switch 代码
- 算法复用:相同逻辑可以抽象到父类或工具类
- 易于测试:每个策略可以独立单元测试

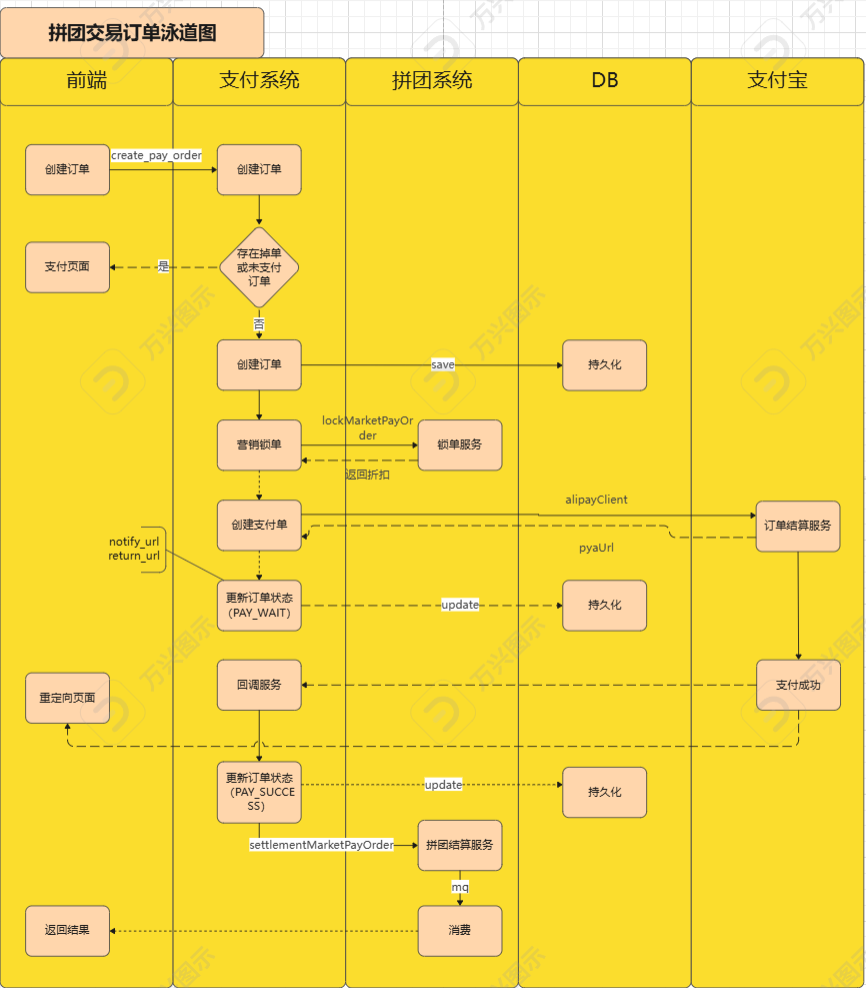

2.2 拼团交易订单泳道图
拼团交易订单泳道图展示了从用户下单到订单完成的完整业务流程,根据泳道图包含前端、支付系统、拼团系统、DB、支付宝五个参与方。
1 | ┌─────────────────────────────────────────────────────────────────────────────┐ |
泳道图各阶段详解:
阶段 1:订单创建(前端 + 支付系统)
- 前端调用
create_pay_order创建支付订单 - 支付系统首先检查是否存在掉单或未支付订单
- 若存在,直接返回已有的支付页面,防止重复创建
- 若不存在,继续创建新订单
- 创建订单后持久化到数据库
阶段 2:营销锁单(支付系统 + 拼团系统)
- 支付系统调用拼团系统的
lockMarketPayOrder接口 - 拼团系统执行锁单服务,锁定拼团名额
- 返回拼团折扣金额给支付系统
- 关键设计:锁单在创建支付单之前,确保优惠金额准确
阶段 3:创建支付单(支付系统 + 支付宝)
- 支付系统根据折扣后的金额创建支付单
- 通过
alipayClient调用支付宝订单结算服务 - 获取支付页面 URL(
notify_url和return_url) - 更新订单状态为
PAY_WAIT(待支付)并持久化 - 返回支付页面给前端
阶段 4:支付回调(支付宝 + 支付系统 + 拼团系统)
- 用户在支付宝完成支付
- 支付宝异步回调通知支付系统
- 支付系统更新订单状态为
PAY_SUCCESS - 调用拼团系统的
settlementMarketPayOrder进行拼团结算 - 拼团系统发送 MQ 消息,异步处理成团逻辑
阶段 5:异步消费(拼团系统)
- 消费 MQ 消息完成后续处理
- 更新拼团人数
- 判断是否成团
- 触发发货流程
关键状态流转:
1 | ┌──────────┐ ┌────────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ |
防掉单机制:
1 |
|

2.3 营销交易结算流程

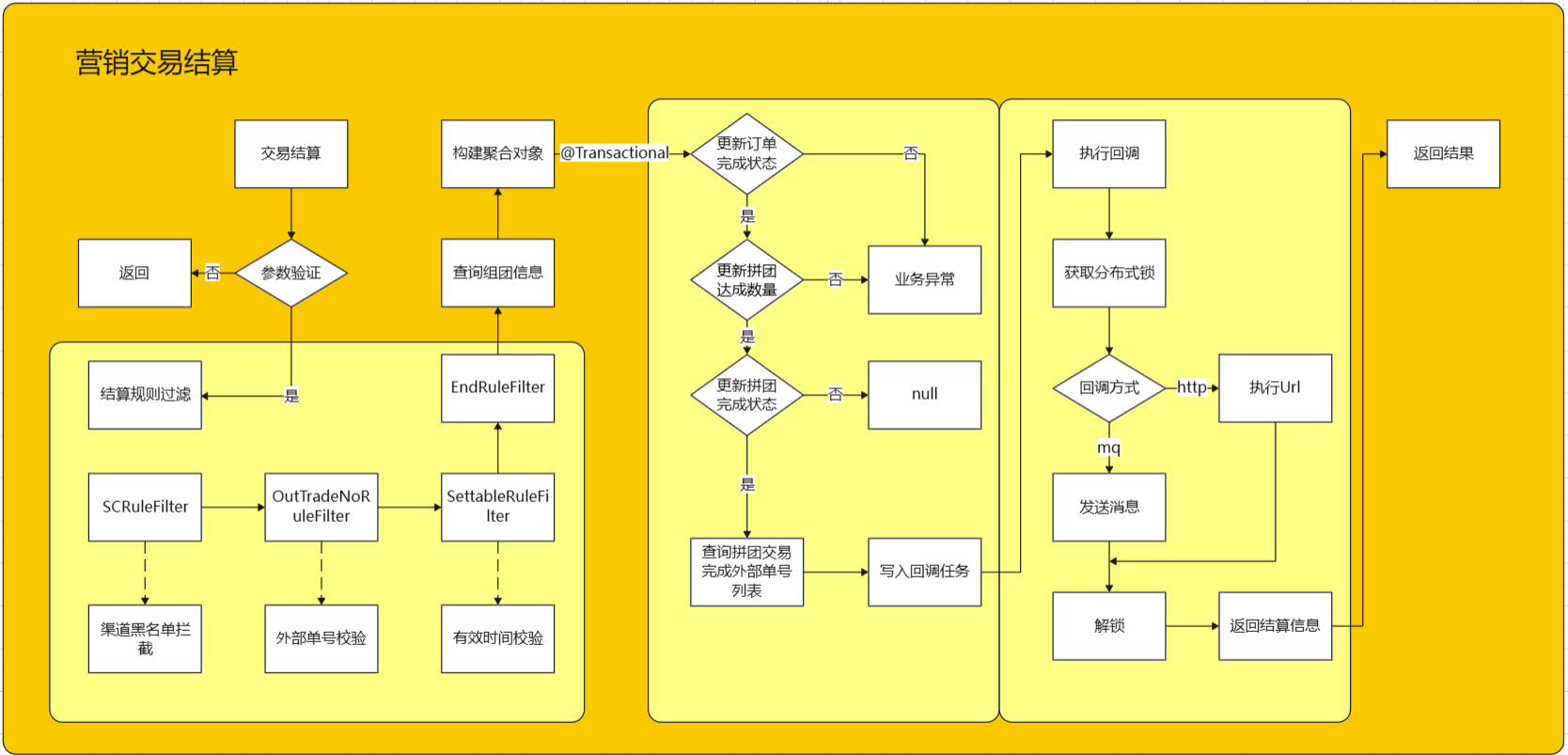

拼团交易的营销结算流程是整个系统的核心,根据营销交易结算图,分为结算规则过滤、拼团状态更新、回调执行三个主要部分。
2.3.1 结算流程概述(根据结算图)
1 | ┌─────────────────────────────────────────────────────────────────────────────┐ |
流程说明:
根据营销交易结算图,整个结算流程分为三个部分:
- 结算规则过滤(左侧):对交易进行多维度校验,包括渠道黑名单、外部单号、有效时间等
- 拼团状态更新(中间):更新订单和拼团的各种状态,记录完成的交易
- 回调执行(右侧):通过HTTP或MQ方式通知业务方结算结果
2.3.2 拼团锁单机制详解
拼团表 group_buy_order 除了有目标量(target_count)、完成量(complete),还要有一个锁单量(lock_count),当锁单量达到目标量后,用户在此组织下,不能在参与拼团。直至这些用户支付完成达成拼团或者锁单超时回退支付营销,空出可参与锁单量,这样其他用户可以继续参与。
拼团订单状态字段设计:
1 | public class GroupBuyOrder { |
锁单量控制逻辑:
1 | ┌─────────────────────────────────────────────────────────────────┐ |
锁定的原子性保证:
1 |
|
2.3.3 结算规则过滤器实现
根据营销交易结算图,结算规则过滤包含多个过滤器:
1 | /** |
2.3.4 拼团状态更新与回调执行
1 | /** |

2.4 拼团锁单业务流程

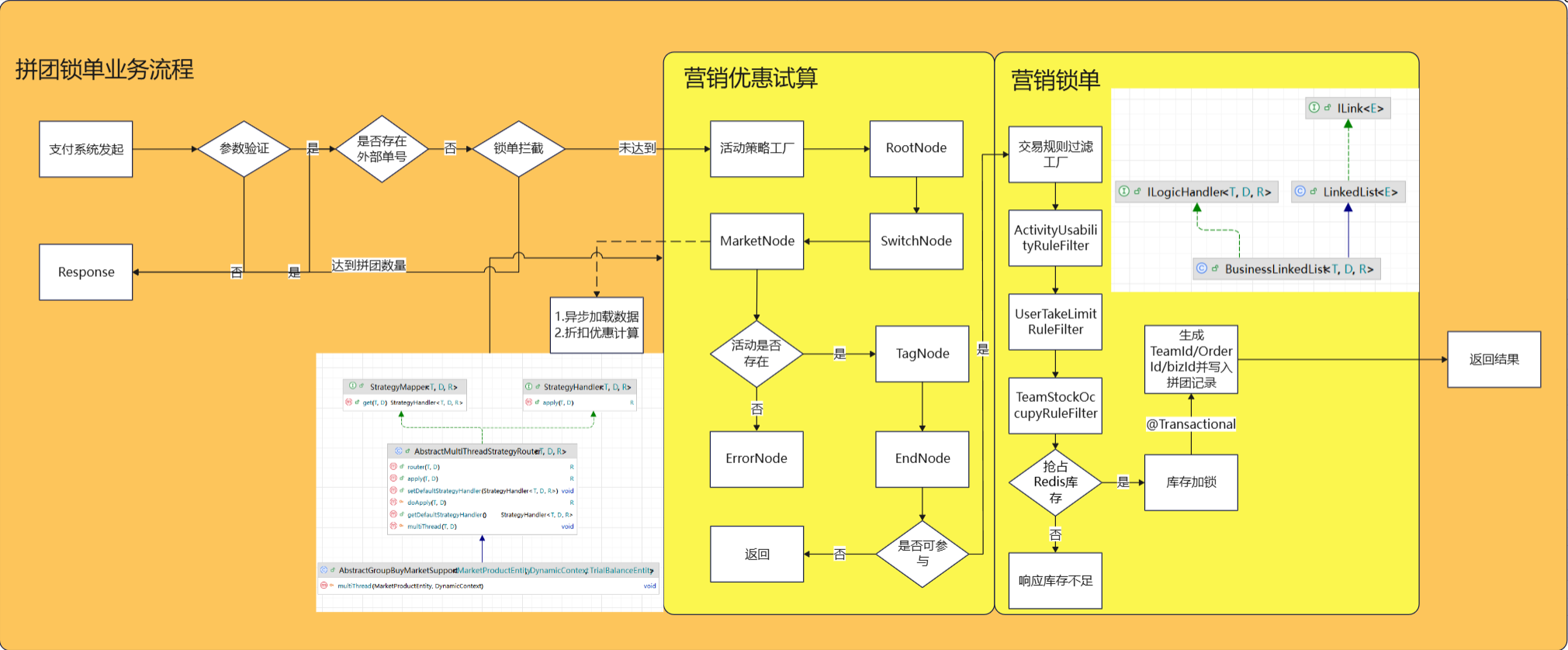

拼团锁单业务是拼团系统的核心机制,根据锁单业务流程图,包含主流程、营销优惠试算、营销锁单三个主要部分。
2.4.1 锁单业务流程图(根据流程图)
1 | ┌─────────────────────────────────────────────────────────────────────────────┐ |
流程说明:
根据拼团锁单业务流程图,整个锁单流程分为三个部分:
- 主流程(左侧):处理支付系统发起的锁单请求,进行参数验证、外部单号检查、锁单拦截判断
- 营销优惠试算(中间):通过活动策略工厂计算优惠价格,验证活动可用性和用户参与资格
- 营销锁单(右侧):通过交易规则过滤工厂进行多维度校验,最终抢占Redis库存并写入拼团记录
2.4.2 锁单超时处理流程
1 | ┌─────────────────────────────────────────────────────────────────────────────┐ |
2.4.3 支付成功处理流程
1 | ┌─────────────────────────────────────────────────────────────────────────────┐ |
2.4.4 核心代码实现
根据拼团锁单业务流程图,代码实现分为三个主要部分:
1. 活动策略工厂(营销优惠试算)
1 | /** |
2. 交易规则过滤工厂(营销锁单)
1 | /** |
3. 锁单服务(整合上述组件)
1 |
|

三、系统架构设计
3.1 整体架构
拼团交易系统采用微服务架构,各服务之间通过消息队列和 RPC 进行通信。
1 | ┌─────────────────────────────────────────────────────────────────────────────┐ |
3.2 核心数据模型
1 | -- 拼团活动表 |
3.3 关键技术点
3.3.1 高并发锁单方案
1 | ┌─────────────────────────────────────────────────────────────────┐ |
3.3.2 延迟任务实现方案
1 | /** |
3.3.3 分布式事务处理
1 | /** |
四、总结
拼团交易系统是一个典型的高并发营销系统,核心挑战在于:
- 并发控制:通过 Redis + Lua + 分布式锁保证不超卖
- 状态管理:清晰的状态流转和幂等性保证
- 一致性:TCC 分布式事务保证跨服务数据一致
- 性能优化:多级缓存 + 异步处理 + 削峰填谷
系统设计要点:
- 策略模式支持多种拼团玩法
- 锁单机制平衡用户体验和库存准确
- 延迟任务处理超时释放
- 微服务架构保证可扩展性
参考资料:
- 《大型网站技术架构》
- 《Redis 设计与实现》
- 《分布式系统:概念与设计》
- Seata 官方文档
- RocketMQ 官方文档
